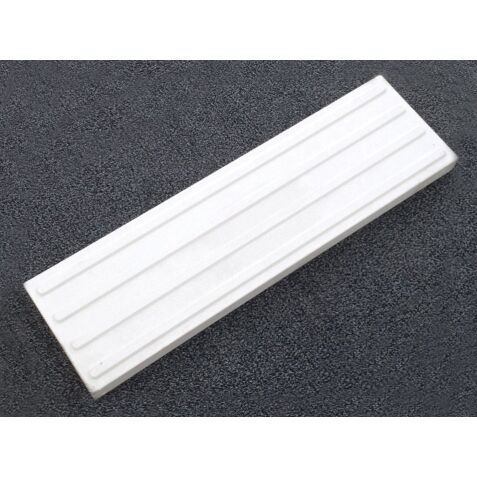

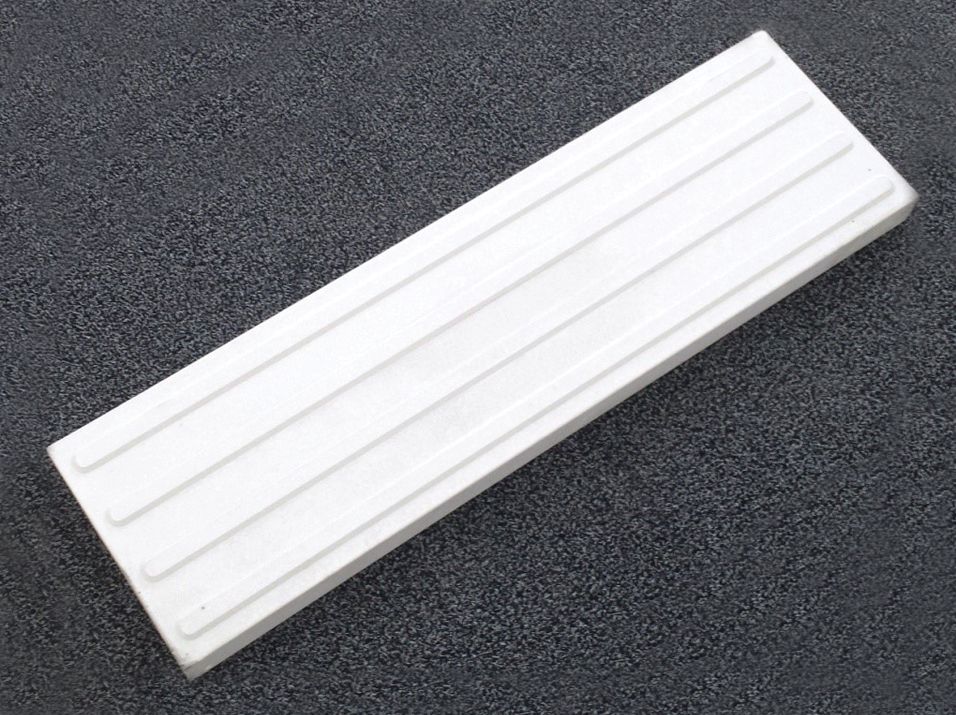

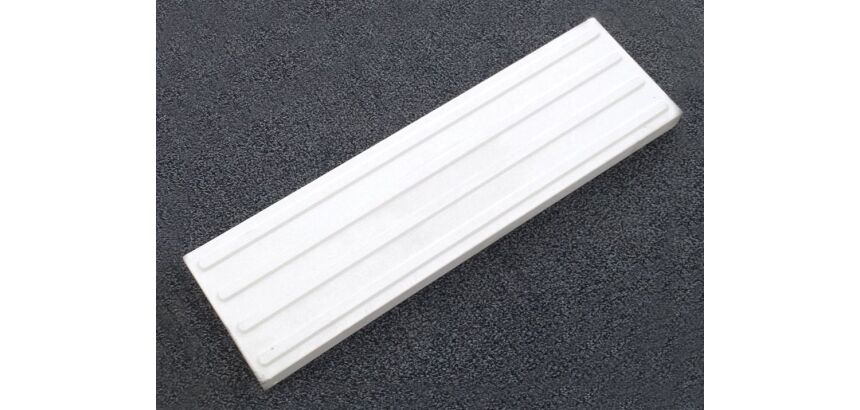

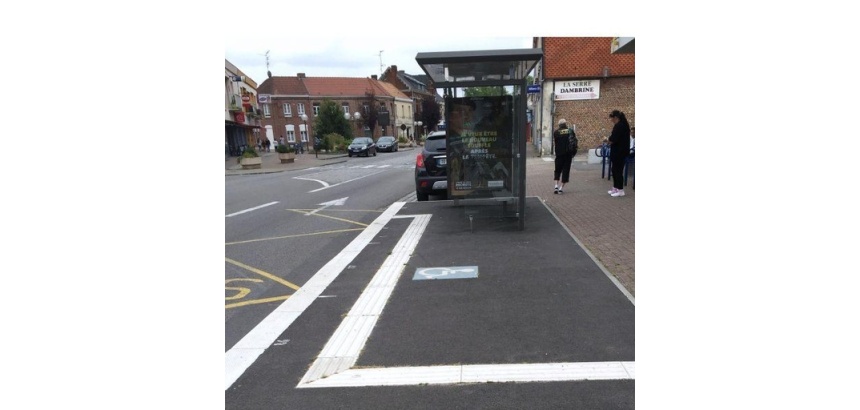

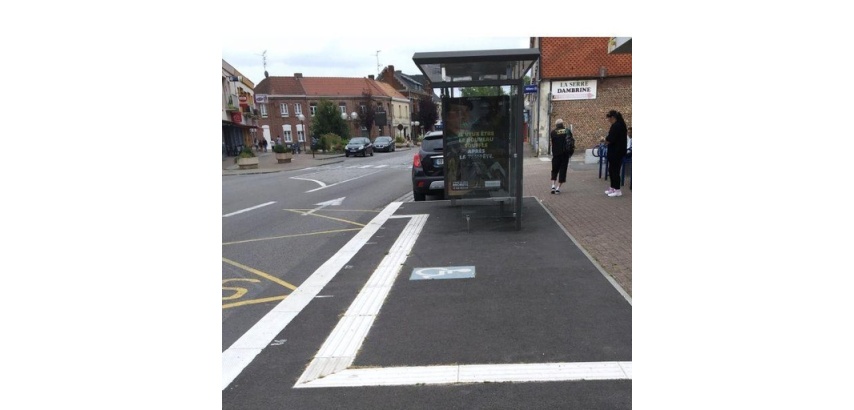

La dalle de guidage béton est un dispositif tactile au sol permettant aux personnes avaugles et mailvoyantes (PAM) de s'orienter sur le point d'arrêt et vers la porte avant d'un bus.
La norme NF P 98-352 (Juillet 2014) définit les caractéristiques dimensionnelles des bandes de guidage.
Entres autres caractéristiques, une évacuation des eaux pluviales doit notamment être conçue tous les mètres linéaires.
La dalle de guidage en béton est conforme à ces caractéristiques et peut par conséquent être aussi bien posée aux abords des Etablissements Recevant du Public de catégorie 1 et 2 que sur les points d'arrêt bus et cars.

Une bande de guidage contrastée visuellement est nécessaire. Choisissez bien la couleur.

Les avantages de ces dalles de guidage :

-inarrachable
inaltérable
antidérapant
non gétif
constraste visuel
contraste tactile
rapidité de mise en oeuvre
déport frontal d'évacuation des eaux


Caractéristiques :
Matière: Béton monolithique haute résistance Dimensions: 103 x 30 x 6.5 cm Hauteur des rails: 5 mm Largeur des rails: 30 mm Absorption d'eau < 6% Résistance gel/dégel < 1kg m² Résistance à la glissance (SRT) >60 Poids unitaire: 46 Kg
Mise en oeuvre sur lit de mortier à -6cm du niveau du sol fini

Méthode de pose :
Nécessite un terrassement, du déblaiement pour l'installation de ces dalles, leur mise a niveau et leur calage.

Que dit la norme NF P98-352 concernant les bandes d'aide à l'orientation ?

La norme NF P98-352 impose que chaque ERP installe des bandes de guidage adaptées aux personnes souffrant de déficience visuelle.
Nous vous proposons des bandes d'aide à l'orientation conçues pour une utilisation :
- en intérieur, le plus souvent en polyuréthane, comme notre bande de guidage par vibration ou notre bande adhésive STRIX
- en intérieur et en extérieur, telles que nos bandes de guidage en caoutchouc
- en extérieur, à base de divers matériaux comme l'inox, ou encore la résine métacrylate et les granulats de marbre

Quelles sont les caractéristiques que doit posséder la bande d'aide à l'orientation ?

Selon la catégorie de votre établissement recevant du public et l'emplacement de votre BAO (intérieur ou extérieur), elle doit comporter certaines caractéristiques.
Pour une BAO en intérieur :

Pour un ERP de catégorie 1 ou 2 : la longueur minimum par module est de 17 cm. La hauteur de chaque nervure doit être comprise entre 5 et 5,5 mm et leur largeur entre 25 et 35 mm. L'entraxe des nervures doit être de 60 à 80 mm.
Pour un ERP de catégorie 3, 4 ou 5 : pour chaque module, la longueur minimum est de 17 cm. La hauteur des nervures doit être comprise entre 3 et 4 mm. Vous avez ensuite le choix entre :

un module à nervures étroites dont la largeur sera de 12 à 20 mm et l'entraxe des nervures compris entre 50 et 70 mm
un module à nervures larges dont la largeur sera de 20 à 35 mm et l'entraxe des nervures compris entre 60 et 80 mm.



Pour une BAO en extérieur :
La longueur minimum par module est de 40 cm. La hauteur des nervures peut aller de 5 à 5,5 cm et leur largeur entre 25 et 35 mm. L'entraxe de chaque nervure doit mesurer entre 60 et 80 mm.
